牙轮钻头由钻头体、牙轮、钻齿、轴承、挡渣管、逆止阀、喷嘴等部分组成
主要具有以下结构特点：
1、牙轮表面镶装有粗晶粒优质合金柱齿，其强度高、耐磨；布齿位置和齿形经优化设计，布齿合理，不掉齿，能有效的破碎岩石；
2、轴承系统由滚柱—钢球—止推付—滑动付（滚柱）—止推付共五挡轴承经精密加工后装配组成，工作可靠，性能优良。滚柱轴承和滑动轴承承受径向载荷，止推轴承承受轴向载荷，球轴承主要起定位和锁紧牙轮的作用，并承受部分载荷。
3、通风顺畅，能有效排渣和散去轴承热量，喷嘴是可调换式的，可根据钻机所配用的空压机型式调换喷嘴，以获得所需的风压风量。
4、为防岩屑进入轴承，钻头可装逆止阀。

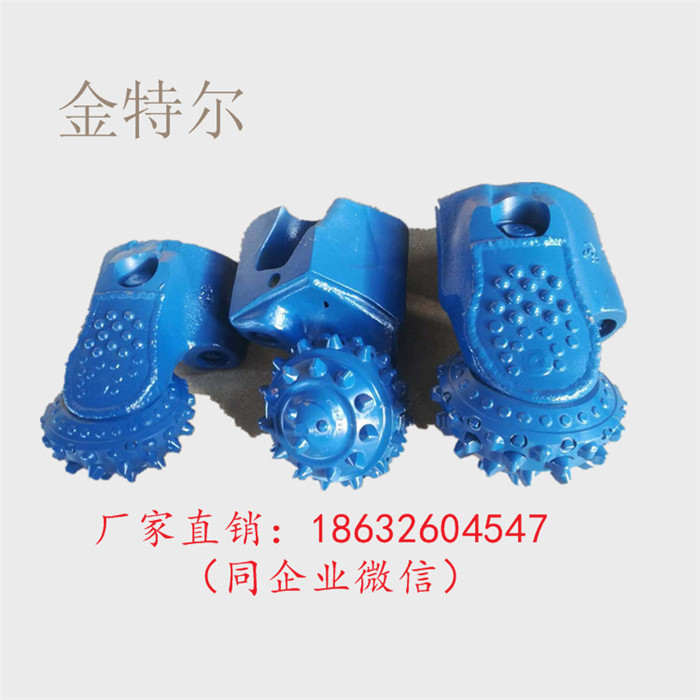

牙轮掌是牙轮钻头的主要零件，牙轮掌主要用于组装非常规尺寸钻头、组装钻头，机桩钻头、扩孔钻头。一只钻头是由三片牙轮掌组装焊接在一起的，上部有连接螺纹，以便与钻具连接，下部制成有一定倾斜角度的轴颈，与牙轮内孔组成轴承副。牙掌上有水孔流道，可以安装储油压力补偿装置。轴颈承受载荷，需要较高的耐磨性及硬度，同时基体内部又需要有足够的强度及耐冲击韧性。切削结构包括牙轮和牙齿。牙轮是一个其上装有（或铣出）牙齿的锥体，分单锥和复锥两种。单锥由主锥和背锥组成，单锥牙轮在井底的运动为纯滚动，适用于硬地层钻井。复锥由主锥、副锥和背锥三部分组成，这种牙轮在井底工作时除了滚动外，还能产生滑动，用于较软地层钻井。
